一：檢測內容及要求

檢測工件面積：

             長度2mm*寬度2.48mm*高度3.08mm的整體樣件的外觀檢測

檢測內容：

               1:正面檢測各個尺寸

               2:左側面檢測各個尺寸

               3:正面檢測堵孔及劃傷

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量300-500件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm

型號:SP_302C

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機: 3套,正側面檢測各個尺寸。左側面檢測各個尺寸。正側面檢測堵孔及劃傷。

5:工業鏡頭:3套FA工業相機

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

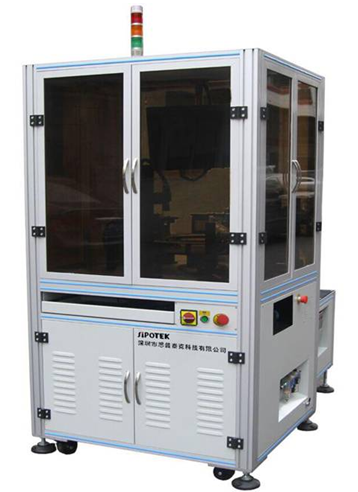

二.1： 設備外觀3D立體圖

三：1 正面部面檢測方式

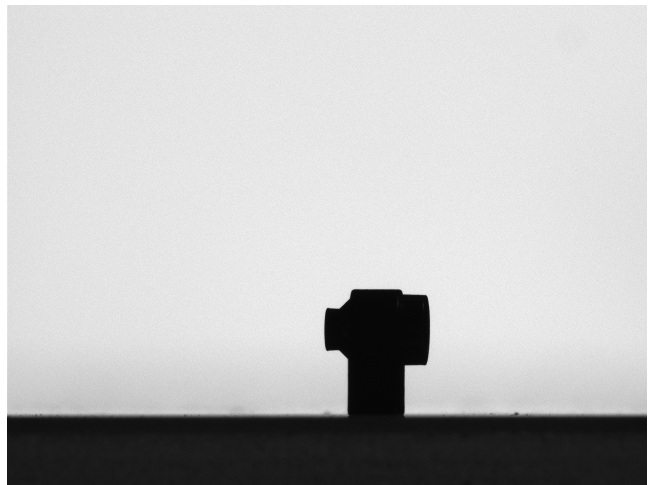

正面檢測效果原圖:

三：1 正面檢測方式

正面檢測良品分析圖:OK

三：2側面面檢測方式

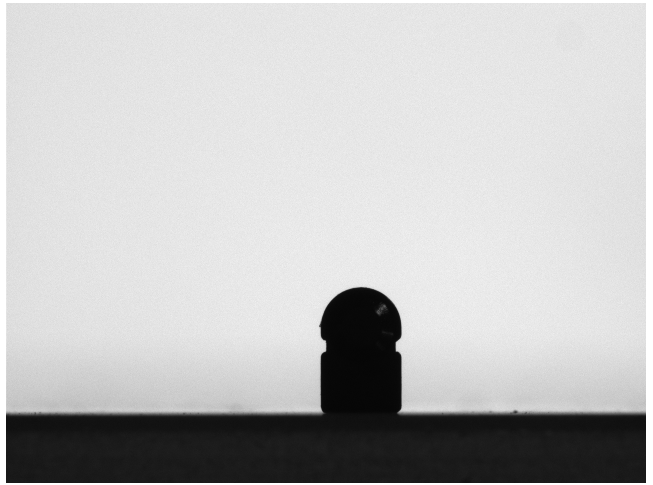

側面檢測效果原圖:

三：2側面檢測方式

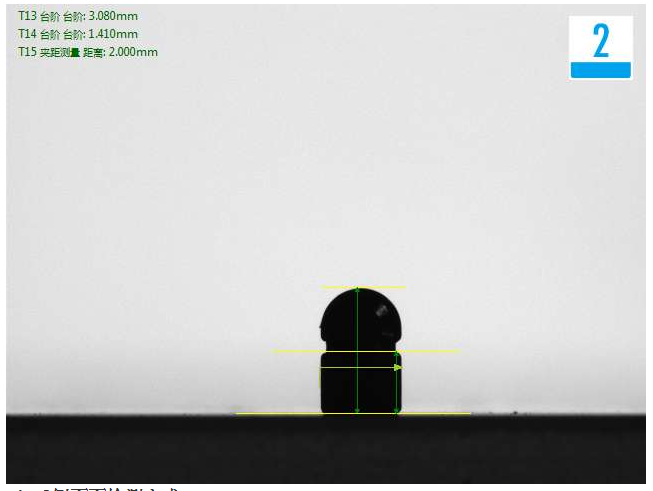

側面檢測良品分析圖:OK

三：2正面檢測方式

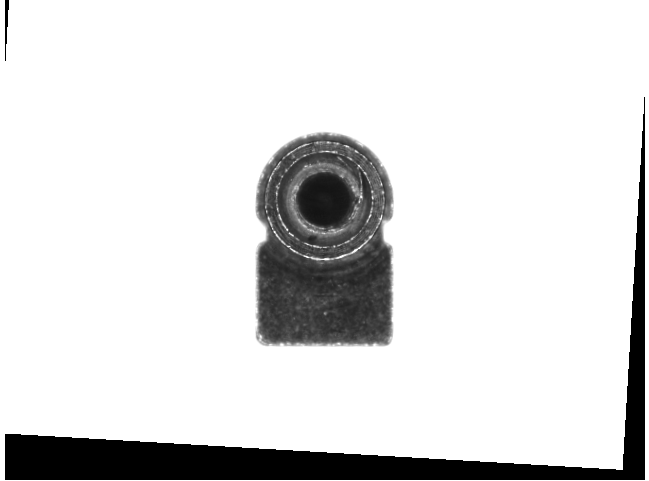

正面檢測效果原圖:

三：2正面檢測方式

正面檢測良品分析圖:OK

四.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA，氣壓0.35～0.7MPa
